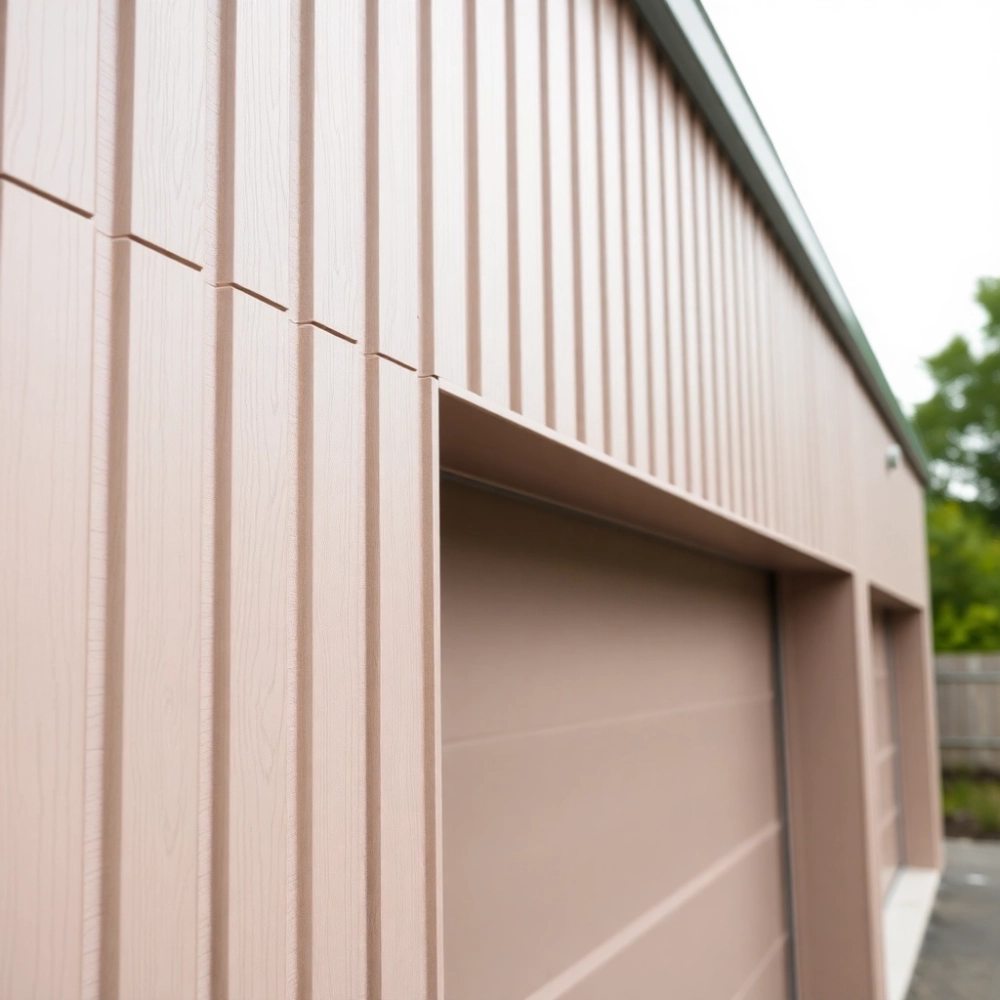

Jaki profil wybrać na garaż z płyty warstwowej

Wybór odpowiedniego profilu konstrukcyjnego dla garażu z płyty warstwowej to decyzja, która determinuje nie tylko trwałość całej konstrukcji, ale również komfort użytkowania przez dekady. Wielu inwestorów bagatelizuje ten aspekt, koncentrując się na estetyce elewacji, podczas gdy to właśnie szkielet nośny decyduje o odporności na silne podmuchy wiatru i obciążenia śniegiem typowe dla polskiego klimatu. Tymczasem każdy milimetr grubości ścianki profilu przekłada się na konkretną nośność wyrażoną w kilogramach na metr kwadratowy, a dobór złego typu profile może skutkować koniecznością kosztownych wzmocnień już po pierwszym sezonie. Niniejszy przewodnik wyjaśnia, jakie rozwiązania stosują profesjonalni wykonawcy i dlaczego konkretne parametry techniczne mają znaczenie praktyczne w warunkach rzeczywistej eksploatacji.

• Rodzaje profili konstrukcyjnych do garażu z płyty warstwowej
• Wymiary i grubość profilu a wytrzymałość garażu
• Materiał profilu stal ocynkowana czy aluminium
• Jaki profil na garaż z płyty warstwowej? Pytania i odpowiedzi

Rodzaje profili konstrukcyjnych do garażu z płyty warstwowej

Konstrukcja nośna garażu z płyty warstwowej najczęściej opiera się na trzech podstawowych typach profili stalowych, z których każdy wykazuje odmienne właściwości w kontekście rozkładu obciążeń i sposobu mocowania okładzin. Profile typu C, nazywane również ceownikami, stanowią najczęściej stosowane rozwiązanie w garażach jednostanowiskowych o rozpiętości do sześciu metrów, ponieważ ich kształt umożliwia efektywne przenoszenie obciążeń pionowych na fundament. Środnik profilu C pracuje jako element rozciągany przy zginaniu, natomiast obie (ang. flanges) zapewniają sztywność przekroju i miejsca do przykręcania płyt warstwowych za pomocą wkrętów samowiercących.

Profile typu Z zdobywają uznanie wśród wykonawców realizujących obiekty o większej szerokości, ponieważ ich geometryczna forma pozwala na efektywne stężanie konstrukcji bez dodatkowych elementów usztywniających. Specjaliści doceniają fakt, żeprofile Z tworzą naturalną belkę o przekroju otwartym, która przeciwdziała skręcaniu przy asymetrycznym obciążeniu wiatrem działającym na połać dachową. W praktyce oznacza to, że przy wysokości profilu 150 milimetrów i rozstawie słupów co 120 centymetrów konstrukcja zachowuje nośność nawet przy standardowym obciążeniu śniegiem wynoszącym 120 kilogramów na metr kwadratowy.

Trzecim rozwiązaniem są profile zamknięte o przekroju kwadratowym lub prostokątnym, stosowane w sytuacjach wymagających maksymalnej sztywności przy minimalnym zużyciu materiału. Profile prostokątne o wymiarach 80 na 60 milimetrów i grubości ścianki 3 milimetry sprawdzają się jako słupy narożne garaży wielostanowiskowych, gdzie przenoszą jednocześnie obciążenia pionowe i poziome od wiatru. Ich zamknięty obrys eliminuje ryzyko lokalnego wyboczenia środnika, co jest szczególnie istotne w regionach o wysokiej ekspozycji na podmuchy wschodnie i północne.

Przeczytaj również o Jaki profil na garaż blaszak

Decyzja między profilem otwartym a zamkniętym zależy przede wszystkim od planowanego sposobu użytkowania garażu i wymagań dotyczących izolacyjności termicznej. Profile zamknięte wypełnione wełną mineralną pozwalają wyeliminować mostek termiczny w miejscu przyłączenia do fundamentu, co w garażach ogrzewanych przekłada się na niższe koszty eksploatacji przez cały okres użytkowania. Profile otwarte wymagają natomiast zastosowania dodatkowych łączników izolacyjnych lub precyzyjnego wypełnienia przestrzeni między płytą a podłożem, aby zlikwidować infiltrację zimnego powietrza.

Norma PN-EN 1993-1-3 precyzuje minimalne wymagania dotyczące nośności profili zimnogiętych stosowanych w konstrukcjach stalowych, w tym dopuszczalne ugięcie pionowe, które w przypadku profili nośnych okładzin nie powinno przekraczać wartości L/200, gdzie L oznacza rozpiętość elementu w centymetrach. Wykonawcy stosujący profile cynkowane ogniowo klasyfikowane jako S350GD zgodnie z normą EN 10346 mogą mieć pewność, że granica plastyczności materiału wynosi minimum 350 megapascali, co zapewnia odpowiedni zapas wytrzymałości w stosunku do obliczeniowych obciążeń charakterystycznych.

Wymiary i grubość profilu a wytrzymałość garażu

Grubość ścianki profilu konstrukcyjnego stanowi parametr o kluczowym znaczeniu dla nośności całego układu ramowego garażu, przy czym zależność ta nie jest liniowa lecz wykładnicza. Profile o grubości 2 milimetrów wykazują około 56 procent nośności profilu o grubości 3 milimetrów przy identycznym przekroju, co oznacza, że oszczędność rzędu kilkudziesięciu złotych na metrbieżący może skutkować koniecznością zagęszczenia rozstawu słupów i wyższymi kosztami całkowitymi. Inwestorzy planujący użytkowanie garażu jako przestrzeni do pracy wymagającej stabilnej temperatury powinni uwzględnić ten czynnik już na etapie kosztorysowania, aby uniknąć późniejszych niespodzianek konstrukcyjnych.

Zobacz także jaki profil na garaz blaszany

Wysokość profilu determinuje moment bezwładności przekroju, a tym samym sztywność konstrukcji na zginanie w płaszczyźnie pionowej. Profile wysokości 100 milimetrów stosowane jako słupy w bocznych ścianach garażu jednorodzinnego zapewniają wystarczającą sztywność przy rozstawie nie przekraczającym 150 centymetrów, natomiast przy rozpiętości przekraczającej pięć metrów konieczne jest zastosowanie profili o wysokości co najmniej 150 milimetrów lub wprowadzenie dodatkowych stężeń ukośnych. Stężenia te montuje się najczęściej w narożach konstrukcji pod kątem 45 stopni do poziomu, tworząc trójkątny układ usztywniający, który eliminuje możliwość deformacji prostokątnej ramy.

Odporność na obciążenie wiatrem zależy nie tylko od wytrzymałości pojedynczego profilu, lecz również od sposobu połączenia go z fundamentem i z pozostałymi elementami ramy. Połączenia śrubowe klasy 8.8 umożliwiają przeniesienie momentu zginającego przez tarcie między powierzchniami łączonych elementów, przy czym minimalna liczba śrub określona jest przez projektanta konstrukcji na podstawie obliczeń statycznych uwzględniających strefę wiatrową lokalizacji inwestycji. W strefie II według normy PN-EN 1991-1-4 ciśnienie prędkości wiatru osiąga wartość 300 pascali, co przy wysokości garażu 3 metry przekłada się na siłę poziomą rzędu 900 niutonów na metr bieżący ściany bocznej.

Dla garażu o wymiarach 6 na 9 metrów z dwoma stanowiskami optymalny dobór profili przedstawia się następująco: słupy narożne wykonane z profilu zamkniętego 80 na 80 milimetrów o grubości ścianki 3 milimetry, słupy pośrednie z profilu C 150 milimetrów o grubości 2,5 milimetra w rozstawie co 120 centymetrów, natomiast belka kalenicowa przyjmowana jest jako profil Z 200 milimetrów o grubości 2 milimetry z podwójnym środnikiem. Konfiguracja ta zapewnia nośność na poziomie 85 kilogramów na metr kwadratowy obciążenia śniegiem i ciśnienie wiatru do 600 pascali przy zachowaniu ugięcia eksploatacyjnego nie większego niż 25 milimetrów w połowie rozpiętości.

Przeczytaj również o Jaki profil zamknięty na garaż

Zagęszczenie rozstawu słupów z 150 do 100 centymetrów może wyeliminować konieczność stosowania profili zamkniętych o grubości 3 milimetrów kosztem wyższej sztywności bocznej, jednak rozwiązanie to generuje wyższe nakłady na materiał i montaż z uwagi na większą liczbę punktów mocowania płyt warstwowych. Analiza ekonomiczna powinna uwzględniać nie tylko koszty bezpośrednie konstrukcji, lecz również wartość czasu poświęconego na prefabrykację i transport profile, które przy długości przekraczającej sześć metrów wymagają specjalistycznego pojazdu z niskim podwoziem.

Materiał profilu stal ocynkowana czy aluminium

Stal ocynkowana ogniowo stanowi dominujący materiał w konstrukcjach garaży z płyty warstwowej ze względu na korzystny stosunek wytrzymałości do kosztu i sprawdzoną trwałość w warunkach atmosferycznych charakterystycznych dla klimatu środkowoeuropejskiego. Cynkowanie metodą zanurzeniową zapewnia powłokę o grubości od 40 do 60 mikrometrów, która tworzy barierę galwaniczną chroniącą stal przed korozją nawet w przypadku lokalnego uszkodzenia powierzchni, ponieważ cynk sacrifice się w procesie katodalnym, zabezpieczając odsłonięty metal podłoża. Profil wykonany ze stali S350GD w gatunku Z275 może bezproblemowo eksploatować w warunkach zewnętrznych przez okres przekraczający 30 lat bez konieczności konserwacji powłokowej.

Aluminium znajduje zastosowanie w konstrukcjach wymagających minimalnej masy własnej przy zachowaniu odpowiedniej nośności, jednak jego cena rynkowa jest obecnie około 40 procent wyższa w przeliczeniu na kilogram w stosunku do stali ocynkowanej. Stop aluminium EN AW-6061 charakteryzuje się granicą plastyczności rzędu 240 megapascali, co przy gęstości materiału wynoszącej zaledwie 2,7 grama na centymetr sześcienny przekłada się na wytrzymałość właściwą (stosunek wytrzymałości do masy) porównywalną z wysokowytrzymałą stalą konstrukcyjną. Konstrukcje aluminiowe sprawdzają się w sytuacjach, gdy konieczne jest ograniczenie obciążenia fundamentów lub gdy garaż wymaga okresowego przemieszczenia.

Pod względem sztywności na zginanie aluminium wykazuje wartość modułu Younga równą 70 gigapaskalom, podczas gdy stal konstrukcyjna osiąga wartość 210 gigapaskali, co oznacza, że aluminiowy profil o identycznym przekroju będzie trzykrotnie bardziej podatny na odkształcenia przy jednakowym obciążeniu. Konsekwencją tej właściwości jest konieczność stosowania profili aluminiowych o momencie bezwładności przekroju trzykrotnie większym niż w przypadku stali, co niweluje potencjalne korzyści masowe i komplikuje detale połączeń konstrukcyjnych. Z tego powodu aluminium rzadko pojawia się w konstrukcjach garaży o rozpiętości przekraczającej cztery metry, gdzie ugięcia eksploatacyjne stawałyby się nadmiernie uciążliwe dla użytkowników.

Odporność korozyjna aluminium w środowisku miejskim umożliwia eksploatację bez dodatkowej powłoki ochronnej, jednak w bezpośrednim sąsiedztwie basenów chlorowych lub nadmorskich stref przemysłowych aluminium może ulegać korozji galwanicznej w kontakcie z innymi metalami. Profile stalowe ocynkowane wykazują w takich warunkach wyższą trwałość dzięki barierowej ochronie cathodowej, pod warunkiem że elementy złączne (śruby, nakrętki) wykonane są ze stali nierdzewnej lub pokryte cynkiem galwanicznym o grubości minimum 15 mikrometrów. Stosowanie łączników z różnych metali bez separacji izolacyjnej prowadzi do przyspieszonej korozji aluminium w miejscach kontaktu galwanicznego.

Decydując się na aluminium, należy uwzględnić również ograniczenia w zakresie łączenia profili metodą spawania, ponieważ aluminium wymaga specjalistycznych technik (spawanie TIG lub MIG z gazem osłonowym argonowym) oraz precyzyjnego przygotowania powierzchni przed spoiną. Profile stalowe można łączyć za pomocą spawania łukowego konwencjonalnego, śrub wysokiej wytrzymałości lub łączników kartonowych, co znacząco obniża koszty montażu i upraszcza logistykę budowy. W przypadku garażu budowanego systemem modułowym, gdzie elementy dostarczane są w postaci prefabrykowanej i składane na miejscu, stal ocynkowana pozostaje jedynym uzasadnionym wyborem ekonomicznie i technicznie.

Podsumowując, wybór materiału profilu powinien uwzględniać planowany okres użytkowania konstrukcji, warunki środowiskowe panujące na działce inwestora oraz budżet przeznaczony na realizację całego przedsięwzięcia. Dla zdecydowanej większości garaży wolnostojących przy domach jednorodzinnych profile stalowe ocynkowane ogniowo oferują optymalną kombinację nośności, trwałości i kosztu zakupu. Aluminium rekomendowane jest natomiast w sytuacjach szczególnych, takich jak konieczność redukcji masy konstrukcji, budowa w strefie silnie zasolonej lub planowane wielokrotne przemieszczenie obiektu. W każdym przypadku projektant konstrukcji powinien potwierdzić dobór materiałowy obliczeniami statycznymi uwzględniającymi rzeczywiste obciążenia charakterystyczne dla lokalizacji inwestycji, zgodnie z wymogami Eurokodu 3 i normy PN-EN 1993-1-1.
