Jaki otwór pod bramę garażową uchylną: wymiary

Stoisz na placu budowy garażu, murarze pytają o wymiary otworu pod bramę uchylną, a ty czujesz ten niepokój czy nie przesadzisz z szerokością na rodzinne auto, czy wysokość wystarczy na suv-a z bagażnikiem? Dokładnie te wymiary decydują, czy brama ruszy płynnie, bez zacięć i mostków termicznych, które zimą fundują ci szron na masce samochodu. W tym tekście rozłożę na czynniki pierwsze szerokość i wysokość otworu, standardowe rozmiary pasujące do większości aut oraz te niestandardowe dla większych garaży, a na koniec pokażę, jak zaplanować całość z luzem na montaż i przestrzenią przed bramą, żeby uniknąć frustracji po latach.

• Wymiary otworu pod bramę uchylną w garażu
• Szerokość otworu dla bramy garażowej uchylnej
• Wysokość otworu pod bramę uchylną
• Standardowe rozmiary otworu na bramę uchylną
• Niestandardowe wymiary otworu pod bramę garażową
• Luz na ościeżnicę w otworze bramy uchylnej
• Planowanie otworu pod bramę uchylną przed budową
• Pytania i odpowiedzi: otwór pod bramę garażową uchylną

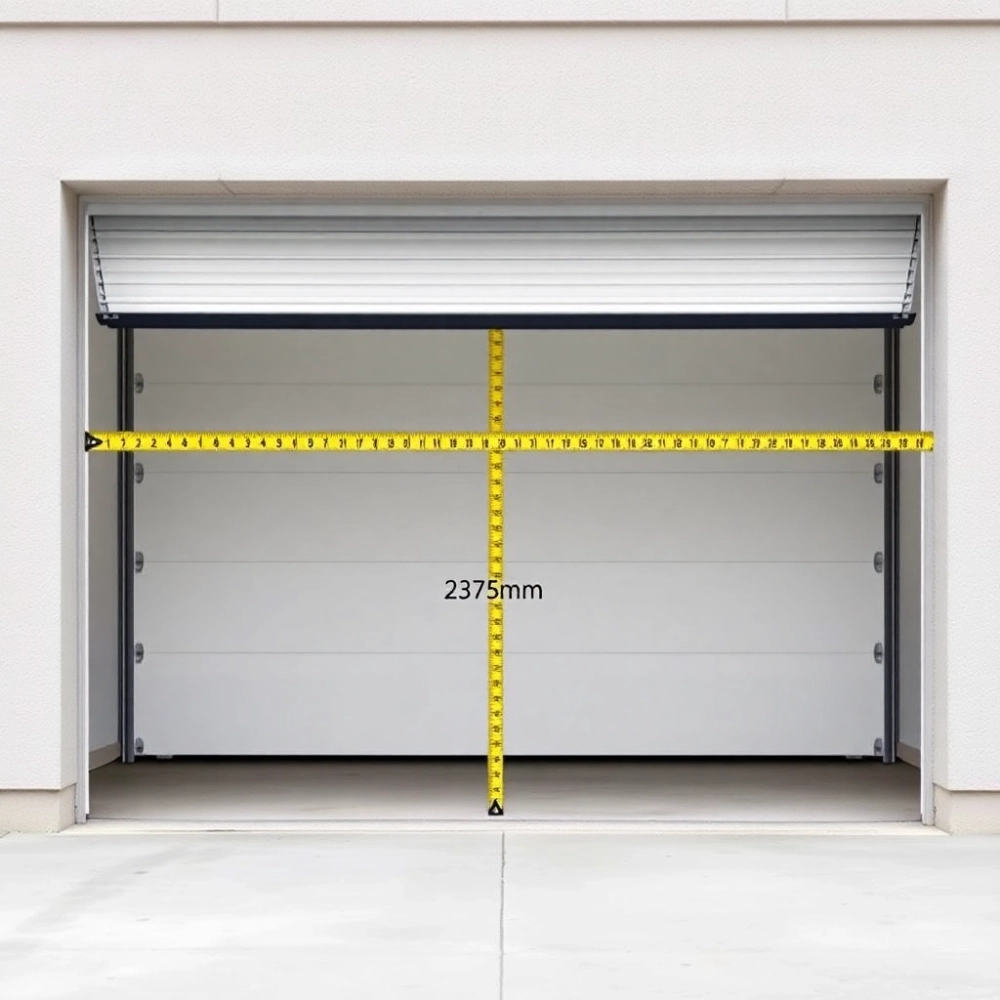

Wymiary otworu pod bramę uchylną w garażu

Otwór pod bramę garażową uchylną musi być przygotowany z precyzją milimetrową, bo mechanizm z sprężynami i prowadnicami nie toleruje odchyleń. Szerokość i wysokość otworu w świetle wjazdu czyli netto, bez ościeżnicy powinny odpowiadać dokładnie nominalnym wymiarom bramy, na przykład 2500 mm na 2200 mm dla standardowego garażu. Nawet centymetrowa różnica powoduje, że rama nie usiądzie płasko, co prowadzi do nieszczelności i szybkiego zużycia uszczelek. Przy murowaniu pamiętaj o pionowych krawędziach i poziomej górnej belce, bo krzywizna otworu blokuje ruch bramy. To podstawa, którą sprawdzają monterzy na pierwszej wizycie.

Brama uchylna różni się od segmentowej tym, że cały panel wychyla się do przodu i w górę, więc otwór nie może być szerszy ani wyższy niż brama. Producent podaje wymiary w katalogu jako "światło wjazdu", i to właśnie one definiują otwór od muru wewnętrznego do muru. Jeśli garaż jest z bloczków, zostaw fugi na równo, a betonową nadproże wylej z spadkiem na zewnątrz, by woda nie spływała do środka. Precyzja tu oszczędza ci nerwów wyobraź sobie, jak brama nie domyka się o 2 cm i wpuszcza chłód prosto do garażu.

Normy budowlane, jak PN-EN 13241, podkreślają konieczność idealnego dopasowania otworu do bramy dla bezpieczeństwa i trwałości. Wysokość otworu liczymy od progu do górnej krawędzi, a szerokość między bocznymi ścianami. Zawsze mierz po utwardzeniu podłoża, bo osiadanie gruntu może skurczyć otwór o kilka milimetrów. Dla uchylnej bramy kluczowe jest też, by ściany boczne były proste, bez wybrzuszeń od źle wmurowanych bloczków.

Podobne artykuły: jaki otwór pod bramę garażową

Szerokość otworu dla bramy garażowej uchylnej

Szerokość otworu pod bramę uchylną zaczyna się od minimum 220 cm dla średniego sedana, jak popularne modele kompaktowe, które mieszczą się z zapasem 10-15 cm po bokach. Na rodzinne kombi czy suv-a celuj w 240-250 cm, bo drzwi i lusterka potrzebują luzu na manewr. Jeśli garaż pomieści dwa auta obok siebie, standard to 300 cm lub więcej, ale pamiętaj, że mechanizm uchylny wymaga symetrii po obu stronach. Zbyt wąski otwór uniemożliwia montaż prowadnic, a szeroki komplikuje ościeżnicę i izolację.

Dla motocykla obok samochodu szerokość 280-300 cm daje komfort auto parkujesz centralnie, a jednoślad wjeżdża bokiem bez szurania o ramę. Mierz szerokość w najwęższym miejscu otworu, bo nierówności muru mogą zwęzić światło o 1-2 cm. W praktyce szerokość bramy dobierasz do najdłuższego pojazdu w garażu, dodając 20-30 cm na swobodę. To nie tylko wygoda, ale i ochrona lakieru przed otarciami.

Przy budowie z pustaków szerokość otworu murowana jest na styk do wymiaru bramy, z fugami po 1 cm. Dla garażu dwustanowiskowego 500 cm szerokości to rzadkość, ale realna dla vanów wtedy otwór musi być prosty jak strzała. Zawsze sprawdzaj, czy szerokość pasuje do podnośnika hydraulicznego, jeśli planujesz serwis auta w garażu.

Warto przeczytać: Jaki otwór pod bramę garażową 3m

Przykładowe szerokości dla typów pojazdów

• Sedan/osobówka: 220-240 cm
• SUV/kombi: 250-270 cm
• Auto + motocykl: 280-300 cm
• Dwa auta: 450-500 cm

Wysokość otworu pod bramę uchylną

Wysokość otworu pod bramę uchylną standardowo wynosi 210-220 cm od progu do górnej krawędzi, co wystarcza na większość hatchbacków i sedanów z relingami. Dla suv-ów czy vanów z wysokim dachem idź w 230-240 cm, bo bagażnik na dachu nie może zahaczyć o belkę. Otwór mierzymy w środku, gdzie brama będzie najniższa w ruchu, a próg podnosimy o 5-10 cm nad poziomem podjazdu przeciw wodzie. Zbyt niska wysokość blokuje wjazd i uszkadza sprężyny przy otwieraniu.

Mechanizm uchylny zabiera ok. 30-40 cm nad otworem na prowadnice, więc sufit garażu planuj wyżej. Wysokość bramy w świetle to czysta miara panelu, bez ramy dolnej. Jeśli garaż ma antresolę, sprawdź, czy brama nie uderzy w nią podczas wychylania. Precyzyjna wysokość zapewnia, że auto wjedzie z otwartą klapą bagażnika.

Norma PN-EN 1527 wymaga, by wysokość otworu pozwalała na bezpieczny przejazd pieszy minimum 200 cm, ale dla bramy uchylnej realnie 215 cm w górę. Przy murowaniu górną belkę wypoziomuj laserem, bo nachylenie o 1% powoduje opór w ruchu bramy. Dla garażu z elektryką dodaj 10 cm luzu na siłownik.

Podobne artykuły: Jaki otwór pod brama garażowa 5m

Standardowe rozmiary otworu na bramę uchylną

Najpopularniejsze wymiary otworu to 2250 x 2100 mm dla pojedynczego stanowiska na małe auto, idealne do wąskich parceli miejskich. Kolejny hit to 2500 x 2200 mm, pasujący na większość rodzinnych samochodów z zapasem na bagaże. Te rozmiary znajdziesz u każdego producenta, bo pasują do 80% garaży w Polsce. Otwór muruje się dokładnie pod te wymiary, bez dodatkowego luzu w świetle.

Dla szerszych garaży standard 3000 x 2250 mm mieści suv-a i rower, z symetrycznym mechanizmem po bokach. Wysokość 2200 mm dominuje, bo wystarcza na auta z dachem do 1,8 m. Te wymiary minimalizują błędy montażu i koszty izolacji. Zawsze sprawdzaj katalog bramy przed murowaniem.

Sprawdź: Jaki Otwór Pod Bramę Garażową 2500

Te standardy ewoluowały w ostatnich latach w 2024 producenci unifikują je pod kątem energooszczędności, z lepszymi uszczelkami. Wybór 2500 x 2200 mm to złoty środek dla 90% użytkowników.

Niestandardowe wymiary otworu pod bramę garażową

Jeśli garaż ma niestypowy kształt, otwór pod bramę uchylną może mieć 2800 x 2400 mm na van z przyczepą, ale wymaga to customowej bramy od producenta. Szerokość powyżej 3500 mm komplikuje sprężyny, więc sprawdzaj nośność nadproża. Wysokość 2600 mm pasuje do kamperów, ale sufit musi być wyższy o 50 cm. Niestandardy droższe o 30-50%, ale dają pełną funkcjonalność.

Mierząc niestandardowy otwór, używaj niwelatora i taśmy 10 m, by złapać krzywizny muru. Producent potwierdzi, czy mechanizm uchylny obsłuży np. 3200 x 2300 mm. Dla starych garaży remontowych tnij otwór piłą diamentową, zostawiając 5 cm na ościeżnicę. To inwestycja w wygodę na dekady.

Przeczytaj również: Jak przygotować otwór pod bramę garażową

Przykłady niestandardów: 2400 x 2150 mm na terenówkę z liftem czy 4500 x 2400 mm na dwa suv-y. Zawsze konsultuj z monterm przed wylewaniem fundamentu pod próg.

Luz na ościeżnicę w otworze bramy uchylnej

Otwór pod bramę uchylną wymaga 5-10 cm luzu z każdej strony na ościeżnicę, czyli ramę montażową, którą mocuje się do muru kotwami. Szerokość całkowita otworu to wymiar bramy plus 10-20 cm luzu, ale światło wjazdu pozostaje identyczne z bramą. Pozioma górna krawędź na gotowo ułatwia poziomowanie ramy. Bez tego luzu montażysta nie zmieści izolacji i uszczelek bocznych.

Z boków luz pozwala na regulację bramy o 1-2 cm, co kompensuje nierówności muru. Na dole próg bramy potrzebuje 10 cm podkładu betonowego, wypoziomowanego pod kątem 1-2% na odpływ wody. Ściany muszą być gładkie, bez luźnych fug szpachluj je przed montażem. To detale, które decydują o szczelności i braku kondensacji.

Przed bramą zostaw minimum 1 m wolnej przestrzeni na zewnątrz, bo panel uchylny wychyla się do przodu o 60-80 cm. W ciasnych podjazdach to klucz do codziennego otwierania bez cofania auta. Luz na ościeżnicę poprawia też wentylację ramy, przedłużając żywotność powłok antykorozyjnych.

A przy odbiorze prac murarskich sprawdź luz laserem strona podpowiada, jak dokładnie zweryfikować otwór pod bramę, by uniknąć wpadek na finiszu budowy.

Planowanie otworu pod bramę uchylną przed budową

Zanim ruszy murowanie garażu, wybierz bramę i skopiuj jej wymiary do projektu otworu szerokość i wysokość w świetle decydują o wszystkim. Zrób symulację wjazdu auta taśmą na ziemi, mierząc potrzebny luz po bokach. Uwzględnij próg 10 cm wyżej niż podjazd i 1,2 m przestrzeni przed bramą na wychylenie. Plan z wyprzedzeniem oszczędza 20-30% kosztów poprawek.

Projektant powinien narysować otwór z luzem na ościeżnicę i izolację termiczną, by brama nie tworzyła mostków chłodu. Dla uchylnej bramy kluczowa jest sztywność nadproża betonowe 20 cm grubości dla szerokości powyżej 250 cm. Zleć geodetę pod fundamenty, bo osiadanie skurczy otwór. To etap, gdzie unikniesz stresu przy montażu.

W 2024 normy energetyczne PN-EN 14351-1 wymagają szczelności otworu, więc planuj uszczelki już na starcie. Testimonial montera: "Klient z otworem na styk brama weszła idealnie, zero regulacji". Dla garażu z pompą ciepła dodaj 15 cm luzu na instalacje boczne.

• Krok 1: Wybierz bramę i zanotuj wymiary światła.
• Krok 2: Dodaj luz 5-10 cm/stronę na ościeżnicę.
• Krok 3: Sprawdź przestrzeń przed bramą (min. 1 m).
• Krok 4: Wypoziomuj próg i ściany.

Pytania i odpowiedzi: otwór pod bramę garażową uchylną

• Jaki powinien być rozmiar otworu pod bramę garażową uchylną?

  Otwór musi być dokładnie taki sam jak wymiary bramy w świetle wjazdu szerokość i wysokość netto, bez żadnego marginesu. Na przykład, dla standardowej bramy 2500 mm szerokości na 2200 mm wysokości murujesz otwór 2500 x 2200 mm od muru do muru. To podstawa, żeby mechanizm uchylny działał gładko i bez zacięć.

• Czy otwór pod bramę uchylną może być trochę większy?

  Nie, absolutnie nie nawet 1 cm różnicy sprawia problemy z montażem ramy i uszczelkami, co prowadzi do nieszczelności czy awarii sprężyn. Kupujesz bramę o konkretnych wymiarach, to otwór robisz identyczny w świetle. Luz zostawiasz tylko na ościeżnicę, czyli jakieś 5-10 cm z każdej strony w murze, ale netto musi się zgadzać.

• Jakie są standardowe wymiary otworu dla bramy uchylnej?

  Najpopularniejsze to 2200-2500 mm szerokości na średnie auto i 2200 mm wysokości. Jeśli garaż ma pomieścić auto plus motocykl, celuj w 3000 x 2400 mm. Zawsze sprawdzaj specyfikację wybranej bramy to ona dyktuje wymiary otworu, bez kombinowania na oko.

• Czy przed bramą uchylną нужна przestrzeń z zewnątrz?

  Tak, minimum 1 metr wolnej przestrzeni przed garażem, żeby skrzydło bramy mogło się swobodnie unieść do przodu. No i pamiętaj o progu otwór powinien mieć poziomą górną krawędź na gotowo, a dolna część z lekkim spadkiem dla odpływu wody.

• Kiedy planować wymiary otworu pod bramę uchylną?

  Zdecydowanie przed budową garażu lub remontem weź katalog bramy, skopiuj wymiary do projektu murarskiego i tyle. Późniejsze poprawki to kasa i nerwy wyrzucone w błoto, bo uchylna brama nie lubi krzywizn czy niedopasowań w otworze.
