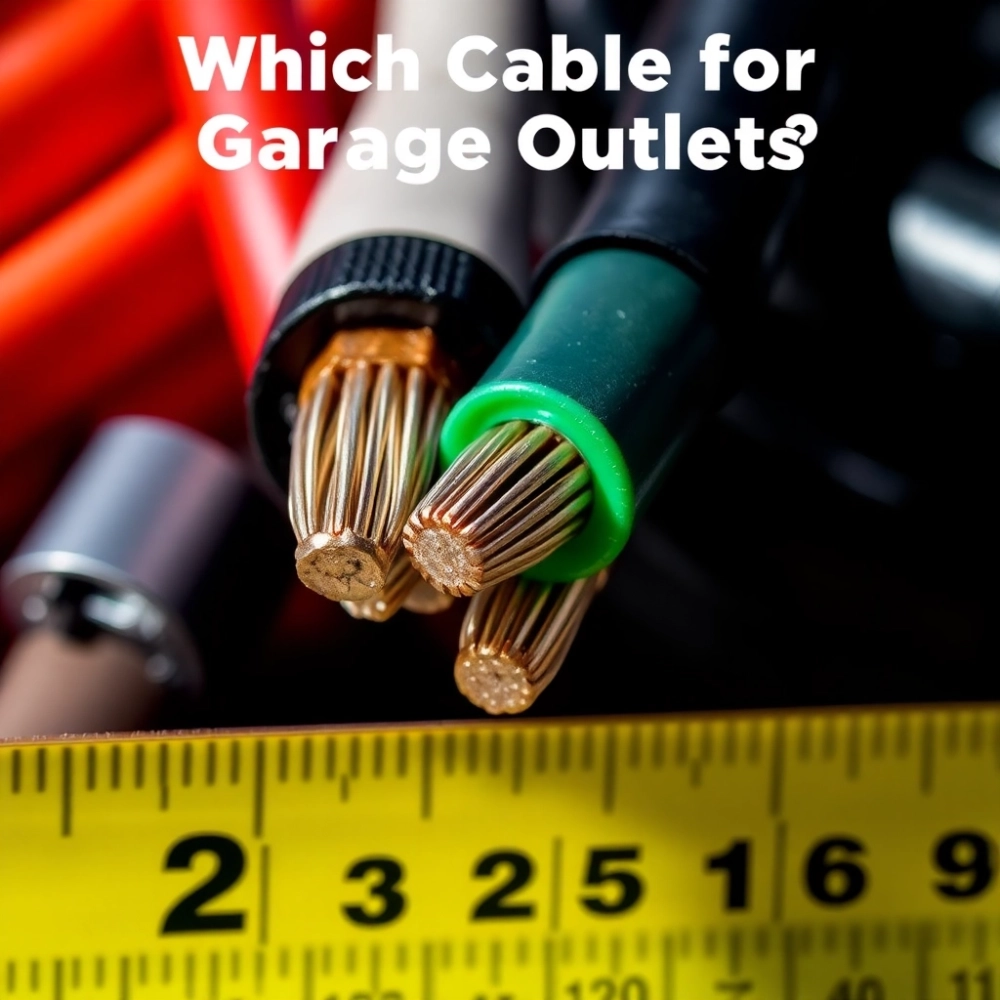

Jaki kabel do gniazdek w garażu? Praktyczny dobór w 2026

Wybór kabla do gniazdek w garażu to nie jest kwestia gustu ani mody. To czysta fizyka: przekrój żyły musi udźwignąć planowane obciążenie, izolacja musi znieść warunki panujące w pomieszczeniu, a cały obwód potrzebuje zabezpieczenia, które odetnie dopływ prądu zanim kabel osiągnie temperaturę topnienia izolacji. Źle dobrany przewód w garażu grozi nie tylko przepaleniem listwy z kompresorem, ale pożarem, bo tu często stoją kanistry z paliwem, lakiery, rozpuszczalniki. Dobra wiadomość? Po lekturze tego tekstu policzysz przekrój samodzielnie, dobierzesz właściwy typ kabla i nie zaprosisz elektryka tylko po to, żeby potwierdził Twoje decyzje.

• Przekrój kabla do gniazdek w garażu tabela obciążeń i wzór na moc
• YDY, YDYp czy OWY? Typy kabli i ich zastosowanie w garażu
• Ile gniazdek na jeden obwód w garażu i jakie zabezpieczenia dobrać
• Najczęstsze błędy przy kładzeniu kabla w garażu
• Kiedy wezwać elektryka z uprawnieniami SEP

Przekrój kabla do gniazdek w garażu tabela obciążeń i wzór na moc

Najczęstszy błąd przy planowaniu instalacji w garażu to kopiowanie przekroju z salonu. Tyle że salon obsługuje lampę i telewizor, a garaż kombajn do listwy kompresora, spawarkę inwertorową, prostownik do akumulatorów i rozruchowy podgrzewacz silnika. Te urządzenia potrafią ciągnąć 10 A w trybie ciągłym przez kilkanaście minut, a spawarka chwilowo wystrzeliwuje 25-30 A.

Wzór na obliczenie mocy jest prosty i warto go zapamiętać: P [W] = U [V] × I [A]. W Polsce napięcie w gniazdku wynosi 230 V, więc każdy amper daje nam 230 watów mocy pobieranej przez urządzenie. Kompresor 1500 W ciągnie więc około 6,5 A, a prostownik spawalniczy 2500 W to już prawie 11 A.

Tylko przekrój musi uwzględniać nie moc chwilową, lecz długotrwałą obciążalność prądową przewodu. Drut miedziany 1,5 mm² w izolacji PVC prowadzony w korytku kablowym wytrzyma około 15 A ciągłej pracy. Przy 16 A z bezpiecznika kabel po dwóch godzinach pracy osiągnie 70°C, czyli górną granicę dla typowej izolacji. Dlatego do zwykłych gniazdek ogólnych idzie się z przekrojem 2,5 mm².

W praktyce do garażu rekomendowany układ to dwa obwody 2,5 mm² (po 8-10 gniazdek każdy) plus jeden obwód 4 mm² dedykowany na spawarkę albo kompresor z rozruchem. Oddzielny obwód grzewczy 6 mm² pojawia się tam, gdzie ma wisieć termowentylator 3 kW lub nagrzewnica olejowa 2,5 kW pracująca godzinami w zimie.

Uwaga na korektę temperaturową. Garaż bywa nieogrzewany, ale latem potrafi mieć 35-40°C pod dachem z blachy. Każde rozpoczęcie powyżej 30°C obniża obciążalność kabla o 5-10%. Przy szczytowym lecie 2300-watowy kompresor na kablu 2,5 mm² w korytku klejonym do sufitu pracuje już na granicy.

YDY, YDYp czy OWY? Typy kabli i ich zastosowanie w garażu

Oznaczenia kabli to skrót informacji o budowie. Y oznacza izolację z polwinitu (PVC), D informuje o drucie (żyła jednodrutowa, sztywna), p wskazuje wersję płaską, a O zwiastuje żyłę okrągłą wielodrutową, czyli giętką. Trzycyfrowe YDY 3×2,5 to po prostu: trzy żyły miedziane jednodrutowe o przekroju 2,5 mm², każda w izolacji PVC, pod wspólną powłoką.

Czwarte oznaczenie warte uwagi to OWY, czyli kabel o żyłach okrągłych wielodrutowych (linka). Jest elastyczny, więc świetnie sprawdza się przy zasilaniu urządzeń ruchomych: lamp warsztatowych, przedłużaczy bębnowych, przenośnych stacji spawalniczych. Jednak OWY nie powinien być mocowany na stałe jako kabel obwodowy, bo żyła wielodrutowa gorzej trzyma się w zaciskach gniazdek śrubowych i wymaga tulejek zaciskowych na końcach.

W garażu króluje YDY 3×2,5 na obwody gniazdkowe i YDY 3×1,5 na obwód oświetleniowy. YDYp stosuje się tam, gdzie profil płaski lepiej wpasowuje się w kanał. OWY zostawiamy na przewody urządzeń, nie jako instalację stałą.

Aluminium w garażu to relikt lat 70. i 80. Przewód aluminiowy ma gorszą przewodność, wymaga większego przekroju dla tej samej obciążalności i tworzy warstwę tlenku na powierzchni styku, co prowadzi do grzania się zacisków. Każde nowe połączenie aluminiowo-miedziowe bez złączki AL/CU to tykająca bomba termiczna. Jeśli w starszym garażu trafisz na aluminium wymień je na miedź przy okazji najbliższego remontu.

Ile gniazdek na jeden obwód w garażu i jakie zabezpieczenia dobrać

Polska Norma PN-HD 60364 ogranicza liczbę punktów odbioru na jednym obwodzie ze względu na sumaryczne obciążenie oraz zdolność jednoczesnego nadzoru nad zabezpieczeniem. W garażu standardem są 2 obwody gniazdkowe po 8-10 punktów każdy, zasilane z dwóch wyłączników nadprądowych 16 A oraz wspólnego wyłącznika różnicowoprądowego (RCD) 30 mA. Pojedynczy obwód 4 mm² z bezpiecznikiem 25 A obsługuje natomiast jedną, dwie gniazda siłowe lub jedno gniazdo pod spawarkę.

Reguła 8-10 gniazdek bierze się z prostej kalkulacji. Każde gniazdko jest przewidziane na obciążenie do 16 A (3680 W), ale statystycznie jednocześnie użytkownik korzysta z 2-3 gniazdek w garażu. Jeśli w jednym obwodzie mamy 12 gniazdek, łatwo uruchomić na nich: kompresor 6,5 A, prostownik 11 A i radio warsztatowe 2 A co razem przekracza 16 A i powoduje ciągłe narażanie bezpiecznika na przeciążenie termiczne.

Schemat ideowy garażu zaczyna się od rozdzielni głównej w domu lub w samej bryle garażu (gdy jest podpięty jako oddzielny budynek). Osobny wyłącznik różnicowoprądowy 30 mA dla garażu to dziś must-have. Pod tym RCD wisi grupa bezpieczników: B10 A dla obwodu oświetleniowego, B16 A dla dwóch obwodów gniazdkowych 2,5 mm², B25 A dla obwodu siłowego 4 mm². Każdy obwód prowadzony jest oddzielnym kablem od rozdzielni, bez łączenia puszki pośredniej na ścianie.

Tabela szybkiego doboru urządzenie, przekrój, bezpiecznik

Spawarka inwertorowa w trybie MMA przy 200 A pobiera krótkotrwałe impulsy 25-28 A. Na obwodzie 2,5 mm² bezpiecznik B16 A będzie się wyzwalał. To sygnał, że potrzebny jest obwód 4 mm² z B25 A. Próba wymiany bezpiecznika na B25 w kablu 2,5 mm² kończy się stopieniem izolacji przy pierwszym dłuższym spawaniu.

Najczęstsze błędy przy kładzeniu kabla w garażu

Lista grzechów głównych zaczyna się od łączenia miedzi z aluminium bez dedykowanej złączki. Połączenie tych metali bez złączki AL/CU skutkuje korozją galwaniczną, wzrostem rezystancji styku i grzaniem się zacisku. Efekt końcowy to iskrzenie, brak styku, a w skrajnych przypadkach pożar w puszce.

Kolejny błąd to rezygnacja z peszla lub kanału kablowego przy prowadzeniu kabla natynkowo. Peszel chroni kabel przed uszkodzeniami mechanicznymi, przede wszystkim przed przypadkowym przewierceniem. W garażu, gdzie wbija się haki, kołki i regały, peszel zwiększa szansę, że kilkumilimetrowe przebicie nie trafi prosto w miedź.

Prowadzenie kabla po łuku bez mocowania to częsty widok. Kabel pod własnym ciężarem i wibracją od narzędzi w końcu wisi łukiem dotykając ostrej krawędzi kątownika albo drzwi. Wystarczy jeden punkt mocowania co 25-30 cm, żeby temu zapobiec. Uchwyt kablowy (clips) kosztuje grosze, a zdejmuje problem na lata.

Za mały przekrój pod indukcję to grzech ekonomiczny i techniczny. Wielu amatorów planuje kabel 2,5 mm² na cały garaż i dochodzi do wniosku, że skoro gniazdo na płyty indukcyjne idzie z kuchni, to w garażu wystarczy. Tylko że w garażu często staje przenośna kuchenka indukcyjna 3,5 kW, która wyciąga 15 A ciągłej pracy. 2,5 mm² w korytku klejonym do sufitu, w temperaturze 35°C, z trzema sąsiednimi kablami (tzw. grupa), obniża obciążalność do około 18 A. Granica tolerancji zostaje przekroczona po 20 minutach gotowania wody.

Brak peszla, brak złączek AL/CU, brak zapasu kabla w puszkach (minimum 10 cm wolnego końca) i brak oznaczeń fazy to cztery najczęstsze błędy. Każdy z nich można poprawić w trakcie układania, po zatynkowaniu przewodu naprawa jest trzykrotnie droższa.

Checklistka końcowa czy mój kabel jest OK?

• Przekrój odpowiada mocy odbiorników (2,5 mm² do 5750 W, 4 mm² do 7360 W).
• Bezpiecznik nie jest wyższy niż dopuszczalny dla przekroju (B16 do 2,5 mm², B25 do 4 mm²).
• Liczba gniazdek na obwodzie nie przekracza 10 dla 2,5 mm².
• Kabel prowadzony w peszelach, korytkach lub rurkach ochronnych.
• Każde gniazdko ma bolec uziemiający połączony z rozdzielnią.
• Obwody garażowe zabezpieczone RCD 30 mA.

Temat doboru kabla w garażu sąsiaduje z kwestią bezpiecznego prowadzenia instalacji w mokrych pomieszczeniach, na przykład w łazienkach domowych, gdzie zasady peszelowania, podziału na strefy i ochrony różnicowoprądowej są jeszcze bardziej restrykcyjne niż w pomieszczeniu gospodarczym.

Kiedy wezwać elektryka z uprawnieniami SEP

Samodzielny montaż obwodu gniazdkowego 230 V w garażu jest w Polsce dozwolony, pod warunkiem że instalacja powstaje na użytek własny, w obrębie jednego lokalu. Wystarczy zachować zgodność z normą PN-HD 60364, a prace wykonać zgodnie ze sztuką. Są jednak sytuacje, w których potrzebny jest fachowiec.

Przebudowa rozdzielni głównej, wymiana licznika, podłączenie garażu jako oddzielnego budynku do istniejącego przyłącza albo zwiększenie mocy umownej to wszystko wymaga projektu, zgłoszenia do zakładu energetycznego i podpisu osoby z uprawnieniami SEP D1 lub E1. Próba samodzielnego wykonania tych prac może skończyć się odmową odbioru instalacji i karą finansową.

Pożar wywołany wadliwą instalacją w garażu obciąża ubezpieczyciela ale w pierwszej kolejności policję i biegłego z zakresu pożarnictwa. Brak projektu wykonanego przez osobę z uprawnieniami to argument dla towarzystwa ubezpieczeniowego do odmowy wypłaty odszkodowania. Elektryk z aktualnymi uprawnieniami SEP i wpisem do rejestru to nie koszt, to ochrona portfela.

Problemy, które zawsze wymagają fachowca

• Łazienki i prysznice w pomieszczeniach mieszkalnych podział na strefy 0/1/2.
• Instalacja odgromowa i połączenia wyrównawcze.
• Dobór zabezpieczeń selektywnych w rozdzielni głównej.
• Modernizacja instalacji z aluminium na miedź w starszym budynku.
• Rozbudowa licznika energii lub zmiana taryfy.

Jeśli po wyrównaniu obciążenia okazuje się, że planowana moc sumaryczna garażu przekroczy 7-8 kW ciągłych, warto poprosić elektryka o audyt i ewentualne wnioskowanie o zwiększenie mocy przyłączeniowej u operatora sieci dystrybucyjnej. Taniej zapłacić za konsultację niż za wymianę stopionego kabla w ścianie.

Ostateczną kontrolą poprawności wykonanej instalacji są pomiary: impedancji pętli zwarcia (skuteczność ochrony przeciwporażeniowej), rezystancji izolacji (jakość kabla i połączeń) oraz czasu zadziałania RCD (szybkość ochrony różnicowej). Każdy elektryk z uprawnieniami ma miernik wielofunkcyjny i po zakończeniu prac wystawia protokół z pomiarów. Tego dokumentu żąda ubezpieczyciel, rzeczoznawca i przy odbiorze lokalu.

Odpowiedź na pytanie, jaki kabel do gniazdek w garażu zastosować, sprowadza się do trzech decyzji: miedź YDY 3×2,5 dla obwodów ogólnych, kabel 4 mm² dla spawarki i kompresora, RCD 30 mA dla całej grupy. Resztę doprecyzowuje kalkulacja mocy urządzeń i liczba punktów odbioru. Ten schemat stosuje się w tysiącach garaży w Polsce i sprawdza się pod warunkiem, że każdy obwód ma własne zabezpieczenie dobrane do przekroju, a kabel prowadzony jest w sposób chroniący go przed uszkodzeniem.
